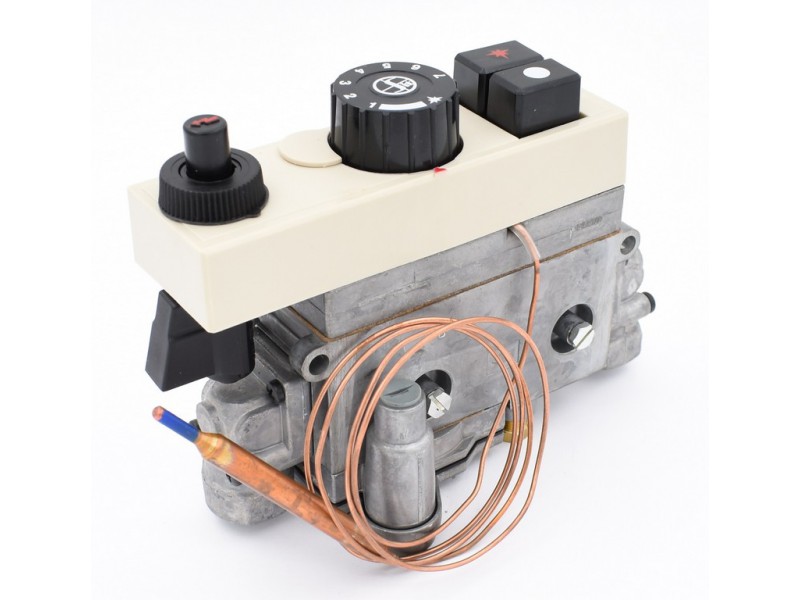

Газовый клапан MINISIT 710, 0.710.094

Газовый клапан 710 Minisit (0.710.094) представляет собой регулятор подвода газа, оборудованный модуляционным термостатом и функцией полного модуляционного выключением основной горелки Sit и функцией interlock (блокировка повторной подачи газа после выключения горелки). Газовый клапан имеет ручка регулировки температуры, регулятор давления или винт ограничения потока газа. А также имеется возможность регулировки расхода газа запальной горелки и максимального и минимального уровней выходного давления. Газовый клапан 710 Minisit является энергонезависимой, нуждающийся в точном управлении температурой, мощностями до 35 кВт.

Содержит два клапана – предохранительный (магнитный) и основной. При нажатии кнопки розжига основной клапан полностью перекрывает газовый поток, а предохранительный перепускает его на запальную горелку. Если в течение 2 сек она не загорится, предохранительный клапан автоматически закроется. Основной поток газа пойдет на горелку, когда отпустят кнопку розжига. Регулирование газового потока производится путем поднятия или опускания седла клапана при помощи электромагнитной катушки основного клапана. Такая система розжига в сочетании с термоэлектрической системой контроля пламени (которая перерывает подачу газа при прекращении его горения) значительно повышает безопасность эксплуатации Minisit 710.

В данном газовом клапане пьезовоспламенитель интегрирован в крышку клапана (опционально крышка без пьезовоспламенителя). Входной и выходной каналы для присоединения газовой арматуры расположены по оси или снизу блока.

Характеристики газовый клапан 710 Minisit:

• диапазон термоэлемента (рабочая температура) 40-90 С
• подключение термопары – М9*1
• гайка трубки подключения – ф6мм
• рабочее положение – любое
• применяемый газ – 1,2,3 семейство
• диапазон настройки регулятора – 3-18 мБар
• регулятор давления – класс С
• устойчивость при кручении и изгибе – группа 2

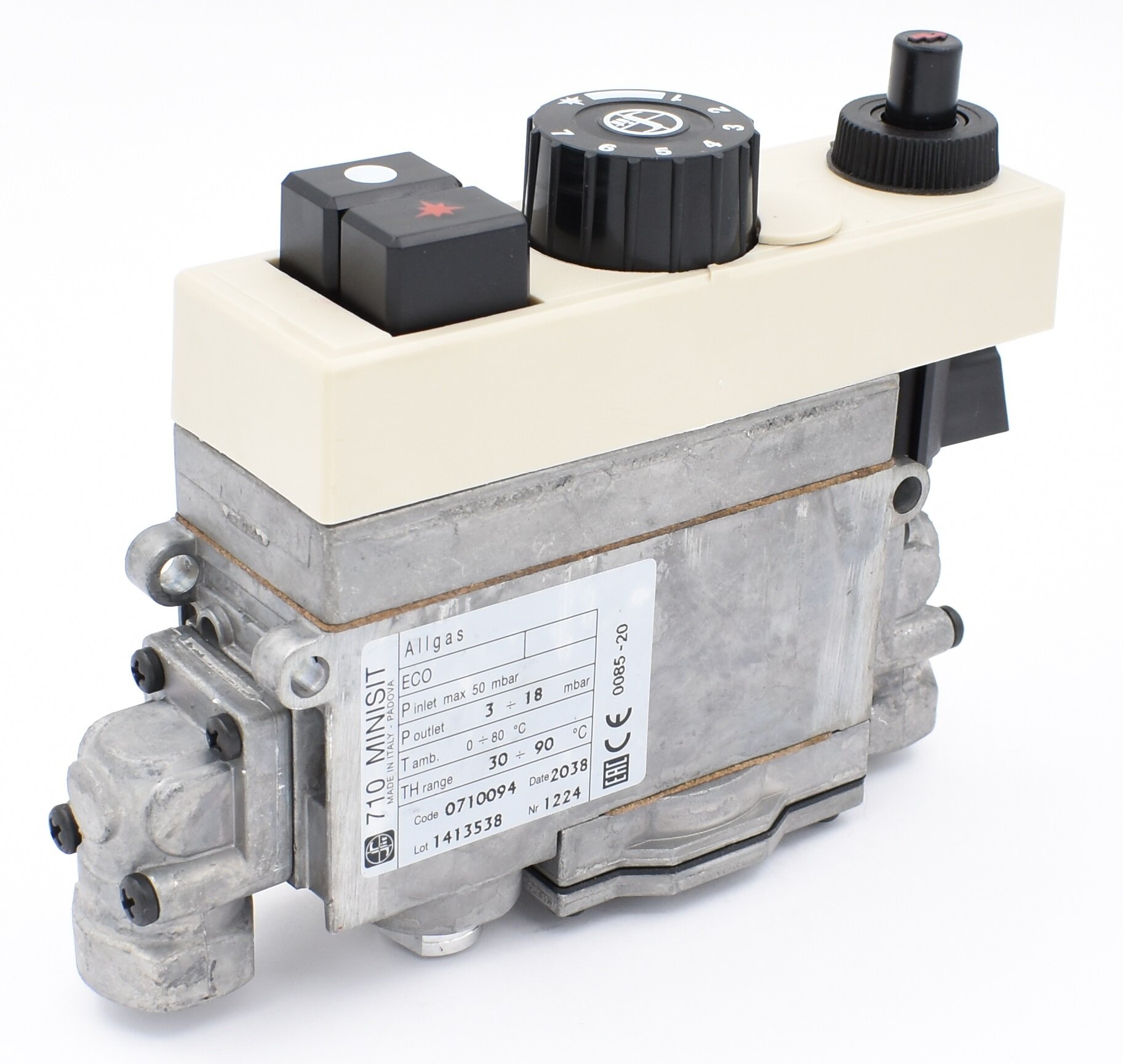

Маркировка товара:

• 0085AQ0287
• ECO
• P inet max 50 mbar
• P outiet 3+18 mbar
• T amb. 0+80 C
• TH range 30+90 C
• Code 0710094
• Lot 1119372

Расход газа:

Перепад давления

• ΔP = 1 mbar
• ΔP = 2 mbar
• ΔP = 2.55 mba

Семейство I d=0.45

• 1.8 м. куб/час
• 2.5 м. куб/час
• 2.8 м. куб/час

Семейство II d=0.60

• 1.6 м. куб/час
• 2.2 м. куб/час
• 2.5 м. куб/час

Семейство III d=1.70

• 2.1 м. куб/час
• 2.9 м. куб/час
• 3.2 м. куб/час

Производитель: Minisit

Тип товара: Газовые клапаны

Завод производитель имеет право менять конструкцию Газового клапана 710 Minisit 0.710.094 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.

Гарантийный срок 6 месяцев.
